注吹中空成型机

IBM50H

采用欧标

液压系统采用电液融合同服系统节能40%

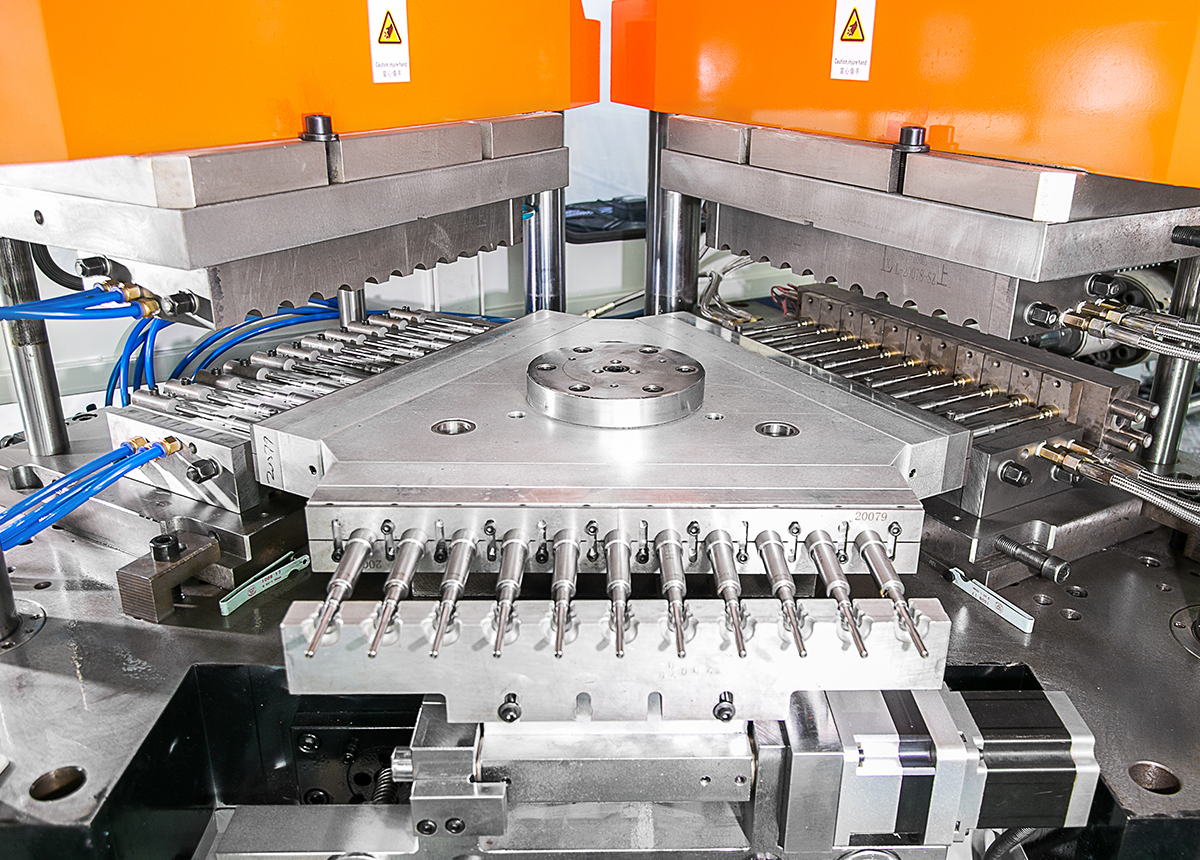

回转、脱模、翻转均采用伺服电机驱动性能稳定动作快无噪音

开合模采用双横梁四拉杆,油缸下置式结构

开合模采用小油缸动作，大油缸冲液销模的结构,速度快，动作平稳，锁模力更均匀

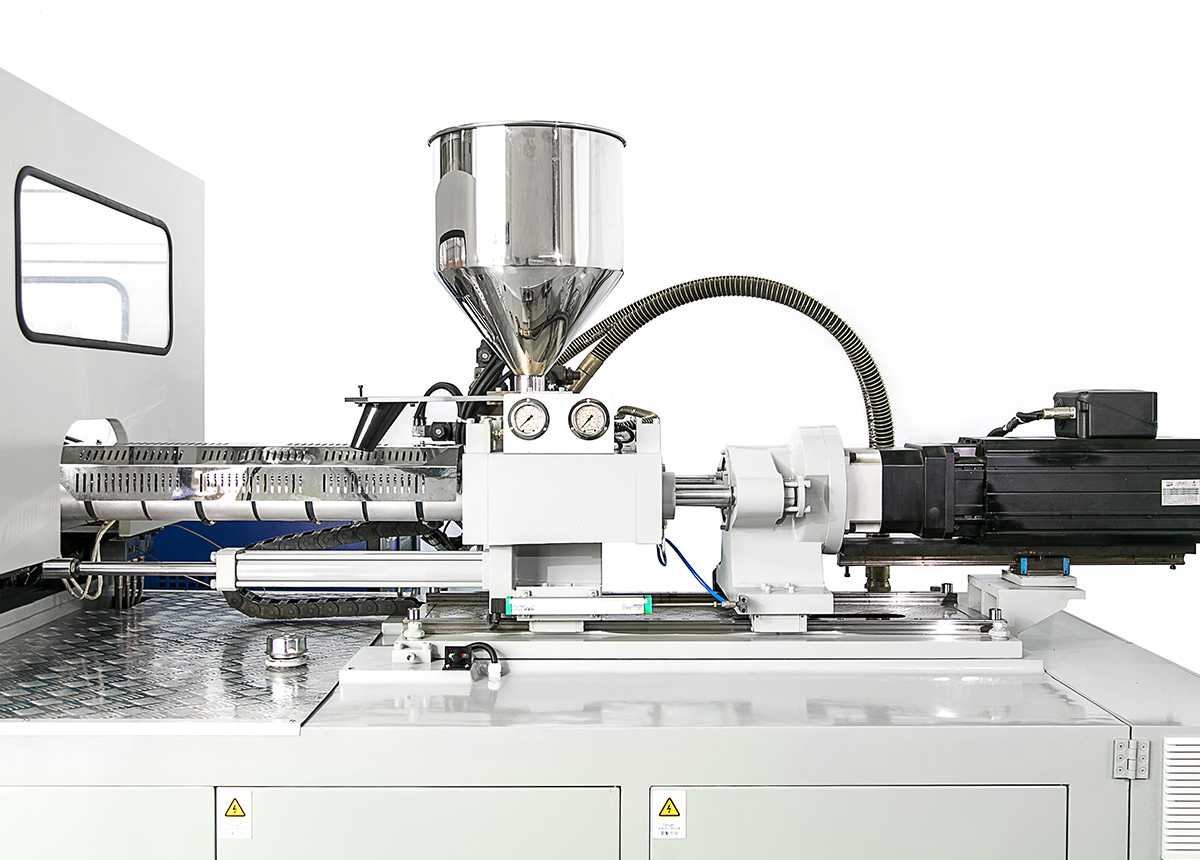

融胶背压采用电子数字化控制更方便可靠

全国热线
139-6227-1983、139-5244-9431

分享到：

分享到微信：

×

视频展示 / Video display

瓶样展示 / Bottle sample display

疫苗瓶系列	医药瓶系列	眼药水瓶系列	异型瓶系列
日化用品系列	牛奶瓶系列	膜内贴标系列	广口瓶系列

设备参数 / Device parameters

序号/NO.	名称/ltem	单位/ Unit	IBM50H
1	螺杆直径/Dia. of screw	mm	50
2	螺杆长径比(L/D) / screw L/D		21
3	最大理论注射容量/Max.Injection volume	cm3	400
4	注射量(HDPE) / injection capacity	g	280
5	最大注射压力/max.injection pressure	Mpa	167
6	螺杆最大行程/max. screw stroke	mm	210
7	螺杆转速/ screw speed	rpm	10-260
8	机筒点热量/ barrel heating capacity	kw	10
9	电热控制区 / heating zone	qty	4
10	合模&吹塑系统/ Injection&Blowing
11	注塑模合模力/ clamping force of injection	KN	500
12	吹塑模合模力/ clamping force of blowing	KN	150
13	开合模行程/ opening stroke of mould planten	mm	120
14	回转台提升高度/lifting height of rotary table	mm	70
15	模具平面尺寸(长*宽)/ max.planten size	mm	580*390
16	最小模具厚度/min.mould thickness	mm	240
17	模具加热功率/ heating capacity of mold	KW	2.5
18	脱模系统/Ejection device
19	脱模行程/ travel distance of ejection	mm	220
20	驱动系统/Driving system
21	主电机功率/servo motor capacity	Kw	22
22	液压系统压力/hydraulic pressure	Mpa	14
23	可成型制品范围/Product size range
24	制品容积/Product volume	L	0.005-1
25	制品高度/product diameter range	mm	≤210
26	制品直径/ product height range	mm	≤100
27	其他/ Others
28	空循环时间/ dry cycle	s	3.2
29	压缩空气系统压力/ discharge rate of compressed air	m*/min	1.2
30	压缩空气排量/ min air pressure	Mpa	>0.8
31	冷却水流量/cooling water flowage	m3/h	3.5
32	机器外形尺寸/Machine dimension	m	3.81.62.23
33	机器重量/Machine net weight	T	7.5
34	额定总功率/Total rated power	Kw	30
